Nước sạch đóng vai trò vô cùng quan trọng đối với sức khỏe con người, đặc biệt trong bối cảnh nguồn nước sinh hoạt ngày càng có nguy cơ ô nhiễm. Máy lọc nước RO vì thế trở thành lựa chọn phổ biến của nhiều gia đình Việt nhờ khả năng loại bỏ tạp chất, vi khuẩn và kim loại nặng hiệu quả. Tuy nhiên, để hiểu rõ cách máy hoạt động, lắp đặt đúng kỹ thuật và sử dụng bền bỉ, việc nắm vững sơ đồ máy lọc nước RO là điều rất cần thiết. Bài viết này trang chủ KANGEN sẽ giúp bạn hiểu chi tiết về sơ đồ cấu tạo, nguyên lý hoạt động, sơ đồ mạch điện cũng như cách lắp đặt và sử dụng máy lọc nước RO một cách hiệu quả, dễ hiểu và chuẩn kỹ thuật.
Sơ đồ máy lọc nước RO là gì
Sơ đồ máy lọc nước RO là bản mô tả tổng thể cách các bộ phận trong máy được kết nối và vận hành, bao gồm cả đường nước và hệ thống điện. Thông qua sơ đồ này, người dùng có thể hình dung rõ ràng dòng chảy của nước từ đầu vào cho đến khi trở thành nước tinh khiết tại vòi sử dụng, đồng thời hiểu được vai trò của từng linh kiện trong quá trình lọc.
Sơ đồ không chỉ hữu ích cho kỹ thuật viên mà còn giúp người dùng phổ thông biết cách kiểm tra lỗi cơ bản, thay lõi lọc đúng vị trí và tránh lắp đặt sai gây ảnh hưởng đến chất lượng nước cũng như tuổi thọ máy.
Xem đánh giá từng bộ phận quan trọng của máy lọc nước RO, tại đây.

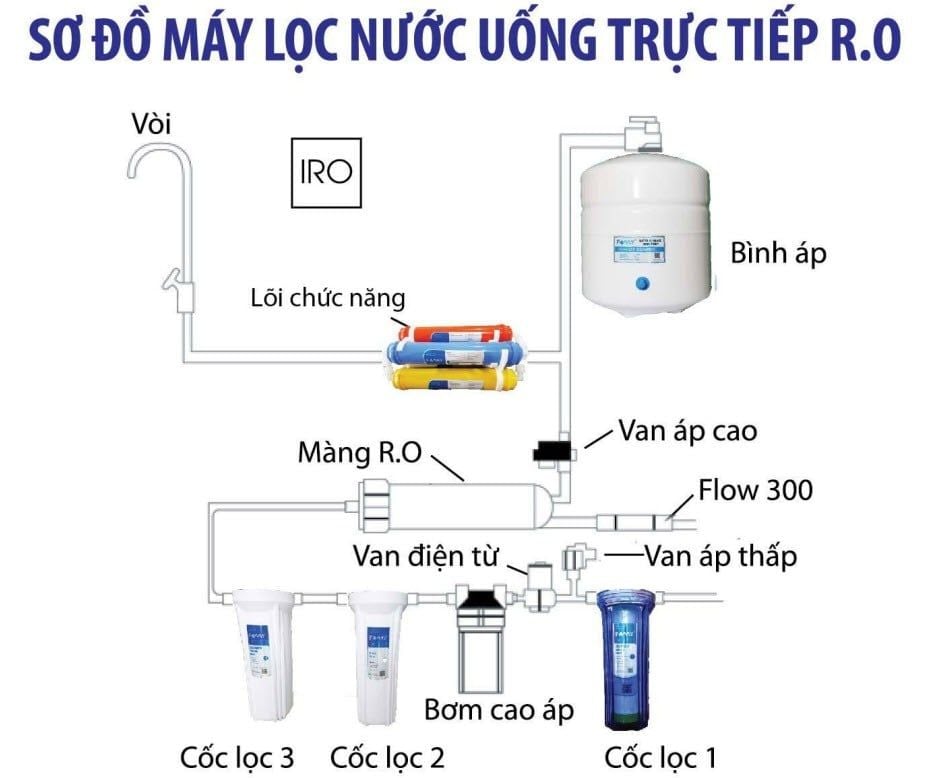

Cấu tạo chi tiết trong sơ đồ máy lọc nước RO
Trong sơ đồ máy lọc nước RO, các bộ phận được sắp xếp theo trình tự khoa học nhằm đảm bảo hiệu quả lọc tối ưu và an toàn khi sử dụng. Một hệ thống tiêu chuẩn thường bao gồm các thành phần chính sau:
Phần đầu tiên là van cấp nước đầu vào, có nhiệm vụ dẫn nước từ nguồn sinh hoạt vào hệ thống lọc. Van này thường được kết nối với đường nước máy hoặc bồn chứa.
Tiếp theo là cụm lõi lọc thô, thường gồm ba lõi đầu tiên. Lõi PP 5 micron giúp loại bỏ cặn bẩn lớn như bùn đất, rỉ sét. Lõi than hoạt tính xử lý clo dư, mùi hôi và các chất hữu cơ. Lõi PP 1 micron tiếp tục lọc các hạt cặn siêu nhỏ còn sót lại trước khi nước đi vào màng RO.
Sau cụm lõi thô là van điện từ và bơm tăng áp. Bơm có nhiệm vụ tạo áp lực đủ lớn để nước có thể đi qua màng RO, trong khi van điện từ kiểm soát việc đóng mở nước tự động theo trạng thái hoạt động của máy.
Trung tâm của sơ đồ máy lọc nước RO chính là màng RO. Đây là bộ phận quan trọng nhất, quyết định chất lượng nước đầu ra. Màng RO có kích thước khe lọc cực nhỏ, chỉ cho phân tử nước đi qua và giữ lại gần như toàn bộ vi khuẩn, virus, kim loại nặng và tạp chất hòa tan.

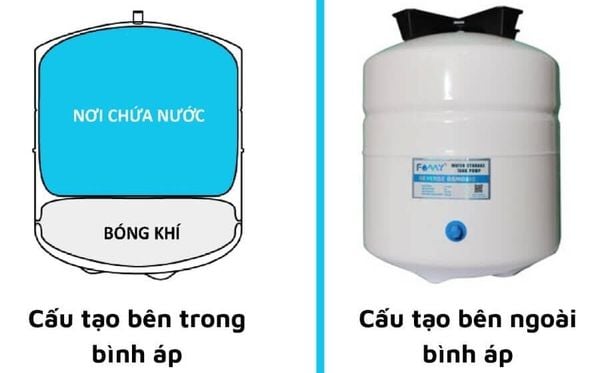

Sau màng RO là bình áp, nơi lưu trữ nước tinh khiết để người dùng có thể lấy nước ngay cả khi máy không hoạt động liên tục. Nước từ bình áp sẽ tiếp tục đi qua các lõi chức năng như lõi T33, lõi khoáng, lõi alkaline hoặc nano bạc để cải thiện vị nước, bổ sung khoáng chất và chống tái nhiễm khuẩn.
Cuối cùng, nước sạch được dẫn ra vòi lấy nước, hoàn thành chu trình lọc theo sơ đồ máy lọc nước RO.
Nguyên lý hoạt động theo sơ đồ máy lọc nước RO
Nguyên lý hoạt động của máy lọc nước RO dựa trên công nghệ thẩm thấu ngược. Theo sơ đồ máy lọc nước RO, toàn bộ quá trình lọc diễn ra theo các bước liên hoàn, khép kín và tự động.
Đầu tiên, nước nguồn được đưa vào hệ thống và đi qua các lõi lọc thô để loại bỏ cặn bẩn và tạp chất kích thước lớn. Đây là bước tiền xử lý quan trọng giúp bảo vệ màng RO không bị tắc nghẽn hoặc giảm tuổi thọ.
Sau khi được xử lý sơ bộ, nước được bơm tăng áp đẩy qua màng RO. Tại đây, dưới áp suất cao, chỉ các phân tử nước tinh khiết mới có thể đi xuyên qua màng. Phần nước chứa tạp chất bị loại bỏ sẽ theo đường nước thải ra ngoài.
Nước tinh khiết sau màng RO được dẫn vào bình áp để lưu trữ. Khi người dùng mở vòi, nước từ bình áp sẽ đi qua các lõi chức năng cuối cùng để cải thiện chất lượng trước khi sử dụng trực tiếp.
Toàn bộ quá trình này được kiểm soát bởi hệ thống van, cảm biến áp suất và mạch điện tự động, đảm bảo máy vận hành ổn định và an toàn.
Để hiểu rõ hơn về nguyên lý hoạt động máy lọc nước RO, click ngay.

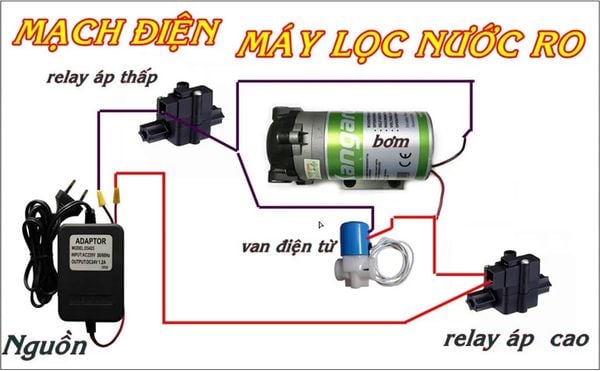

Sơ đồ mạch điện trong máy lọc nước RO
Bên cạnh sơ đồ đường nước, sơ đồ mạch điện cũng là phần không thể thiếu trong máy lọc nước RO. Mạch điện có nhiệm vụ điều khiển toàn bộ hoạt động của hệ thống lọc.
Nguồn điện được cấp qua adapter để chuyển đổi điện áp phù hợp cho bơm và các linh kiện điện. Van điện từ sẽ mở khi có điện và nước đủ áp, cho phép nước chảy vào hệ thống. Ngược lại, khi mất điện hoặc áp lực nước đầu vào không đảm bảo, van sẽ tự động đóng để bảo vệ máy.
Cảm biến áp thấp và áp cao đóng vai trò giám sát áp suất trong hệ thống. Khi bình áp đầy nước, mạch điện sẽ tự động ngắt bơm, tránh tình trạng máy chạy liên tục gây hư hỏng và lãng phí điện năng.
Việc hiểu sơ đồ mạch điện giúp người dùng dễ dàng phát hiện các lỗi thường gặp như máy không chạy, bơm không hoạt động hoặc nước không ra vòi.

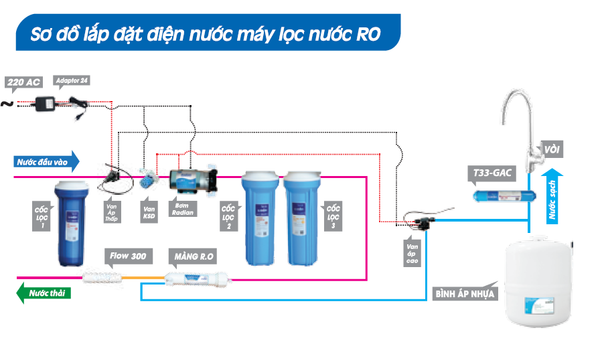

Hướng dẫn lắp đặt theo sơ đồ máy lọc nước RO
Việc lắp đặt đúng sơ đồ máy lọc nước RO là yếu tố quan trọng quyết định hiệu suất lọc và độ bền của máy. Trước khi lắp đặt, cần lựa chọn vị trí khô ráo, gần nguồn nước và ổ điện.
Nước đầu vào cần được kết nối chắc chắn với van cấp nước. Các lõi lọc thô được lắp đúng thứ tự để đảm bảo khả năng lọc tối ưu. Màng RO cần được lắp cẩn thận, tránh chạm tay trực tiếp vào bề mặt màng.
Sau khi hoàn tất kết nối đường nước và điện, cần tiến hành xả nước trong khoảng thời gian nhất định để loại bỏ bụi bẩn và chất bảo quản trong lõi lọc mới trước khi sử dụng.
Bạn có thể tham khảo thêm về phụ kiện cục tim lọc máy Kangen Leveluk SD501 hỗ trợ loại bỏ các chất độc hại.
Kết luận
Hiểu rõ sơ đồ máy lọc nước RO là chìa khóa giúp người dùng sử dụng máy hiệu quả, an toàn và bền bỉ theo thời gian. Từ cấu tạo, nguyên lý hoạt động cho đến sơ đồ mạch điện và cách lắp đặt, mỗi chi tiết đều đóng vai trò quan trọng trong việc tạo ra nguồn nước tinh khiết cho gia đình. Khi nắm vững sơ đồ và thực hiện bảo trì đúng cách, máy lọc nước RO không chỉ mang lại nước sạch mỗi ngày mà còn góp phần nâng cao chất lượng cuộc sống lâu dài.
